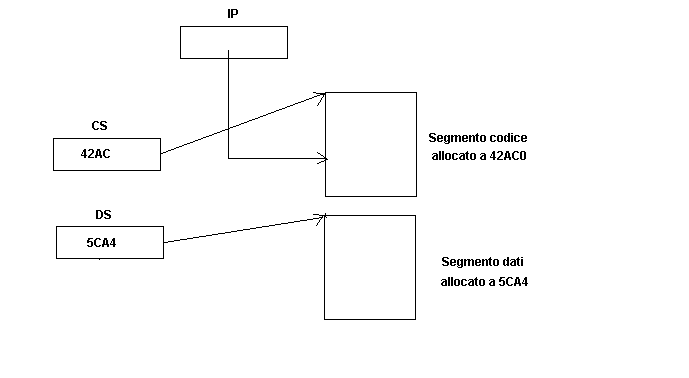

Il SO carica in IP l'offset della prima istruzione del programma da eseguire. Successivamente IP scatta automaticamente di tanti byte quanti sono quelli che compongono l'opcode dell'istruzione in modo che il processore può eseguire in successione tutte le istruzioni del programma
Il processore dispone di altri registri che adopera come una sorta di memoria interna per velocizzare l'elaborazione dei dati.

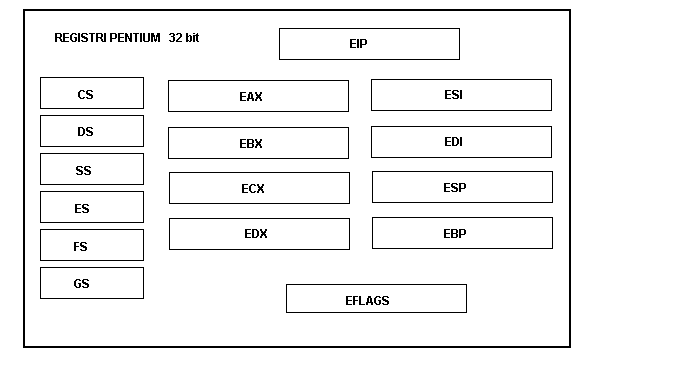

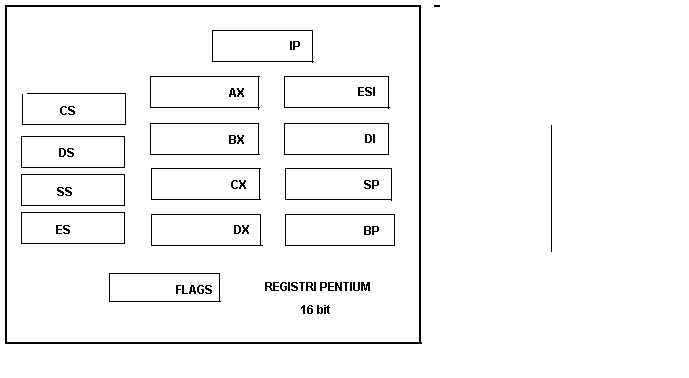

Nelle due figure seguenti vengono illustrati i due set di registri quando lavora come un processore a 16 bit e a 32 bit
Il set d'istruzioni
Le istruzioni si dividono in gruppi funzionali. Ci occuperemo per ora dei seguenti tre gruppi:
-
Trasferimento
-
Aritmetico-logico
-
Salto
Gruppo di trasferimento
A questo gruppo appartengono le istruzioni che permettono di trasferire dati da un generica sorgente ad una destinazione. I trasferimenti possono avvenire fra
-
registri
-
memoria-registri e viceversa
-
dispositivi I/O- registri e viceversa
Il codice simbolico per iI primi due tipi è :
mov destinazione, sorgente
Sono possibili le seguenti operazioni:
-
Trasferimento di un dato immediato in un registro
-
Esempio: mov ax,3 - mov ah,4Ch , mov sp,FA2Ch
-
Si può usare qualunque registro tranne IP, FLAGS e i registri segmento
-
-
Trasferimento fra registri
-
Esempi: mov si,bx ; mov ch,bl ; mov ds,ax
-
Si può usare qualunque coppia di registri esclusi IP e FLAGS
-
-
Trasferimento da memoria a registro e viceversa
-
Si deve specificare un offset dentro uno specifico segmento
-
Se non si specifica il segmento di appartenenza si assume che sia il segmento puntato da DS
-
Si può usare qualunque registro
-
Ha diverse modalità che verranno illustrate fra breve
-
-
Trasferimento di un dato immediato in memoria
-
ha le stesse modalità del trasferimento memoria- registro, ma bisogna specificare l'estensione del dato da trasferire (il tipo)
-
Trasferimento memoria - registro
Ha due modalità: trasferimento diretto e con puntatore
Nel trasferimento diretto occorre specificare l'offset della locazione in cui o da cui trasferire il dato. Pentium assume come segmento di default quello puntato da DS . La sintassi dell'istruzione è
mov reg, [offset] trasferisci il dato all'offset specificato nel registro reg
mov [offset], reg trasferisci il contenuto del registro reg all'offset specificato
Esempi:
- mov al,[0400]
- trasferisce un dato di un byte allocato all'offset 0400 del segmento dati di default nel registro al
- mov si, [0010]
- trasferisce la word allocata agli offset 0010 e 0011 nel registro si
- mov [0200],eax
- trasferisce il contenuto del registro eax nelle locazioni 0002,0003,0004,0005
Se si vuole effettuare un trasferimento dati utilizzando un segmento diverso da quello puntato da DS, si deve specificare il registro segmento contenente l'indirizzo base.
Per esempio se vogliamo trasferire il contenuto di ax all'offset 0600 del segmento dati puntato da ES dibbiamo scrivere:
mov ES:[0600],ax
Trasferimento di un dato immediato in memoria
Per effettuare il trasferimento di un dato in memoria senza passare da un registro dobbiamo specificare
- l'offset (ed eventualmente anche il segmento)
- il dato
- il tipo (8, 16, 32 bit) premettendo al dato il tipo (BYTE, WORD,DWORD)e la keyword ptr
Esempi:
mov [0824], WORD ptr 5, il 5 viene considerato una word
mov [0100], DWORD ptr 4AB2h, il 4AB2 viene considerato una doppia word
mov [0100], BYTE ptr B2h, il B2 viene considerato un byte

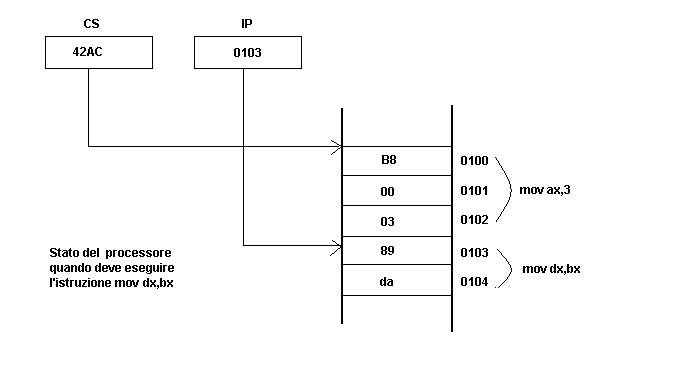

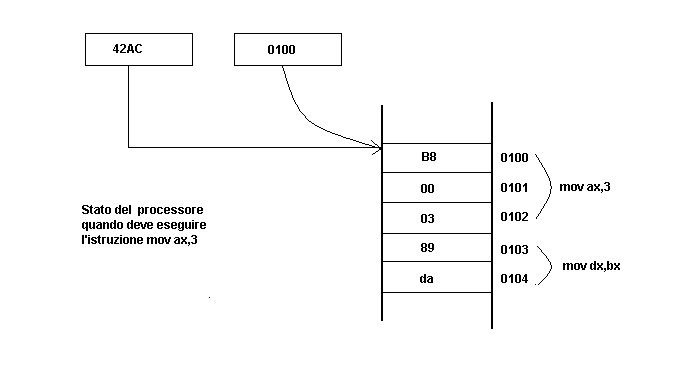

Concludiamo con due figure in cui è illustrato il processo di esecuzione di due istruzioni
