Lezione n. 2 - Laboratorio di Matematica classe II A

INTRODUZIONE AL LINGUAGGIO DI PROGRAMMAZIONE “Turbo Pascal”

RAPPRESENTAZIONE GRAFICA DEGLI ALGORITMI.

Un modo di rappresentare algoritmi è quello grafico.

Ad ogni azione eseguibile viene associato un opportuno segno grafico e i vari simboli grafici sono collegati da segmenti orientati che evidenziano il cammino o flusso (in inglese : flow) delle informazioni. Si ottengono così dei grafici che prendono il nome di diagramma a blocchi o flow-chart (DB).

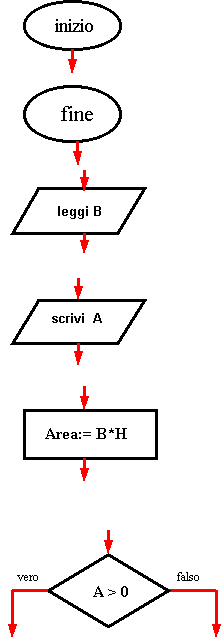

Simboli

inizio: serve per indicare il punto di inizio di un algoritmo;

fine : serve per indicare la fine dell’algoritmo;

ingresso: rappresenta l’istruzione di ingresso (input) dei dati;

uscita: rappresenta l’istruzione di uscita (output) dei risultati;

elaborazione: rappresenta le operazioni di calcolo e assegnamento;

decisione: rappresenta le operazioni di controllo e di scelta fra alternative

Strutture di controllo

Come già affermato, ogni algoritmo può essere descritto utilizzando tre strutture di controllo del processo di elaborazione dei dati:

Sequenza

Selezione

Iterazione

Ogni struttura è costituita da un blocco di istruzioni avente una sola entrata e una sola uscita.

Struttura di sequenza

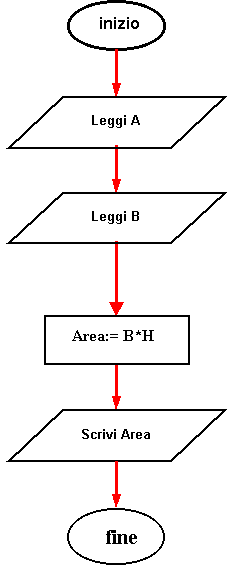

La struttura di sequenza è rappresentata graficamente nella seguente figura. Un esempio caratteristico di struttura di sequenza è quella dell’algoritmo che calcola l’area di un rettangolo.
