Percorsi orizzontali e corridoi
(cliccare sulle miniature)

Le soluzioni A1 - C1 - C3 - C5 sono ammissibili solo in caso di adeguamento

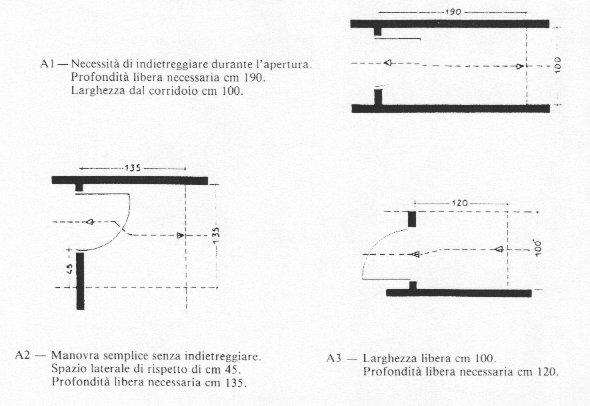

Tav 3-1.jpg (37254 byte) Passaggio in un vano porta posta su parete perpendicolare al verso di marcia della sedia a ruote

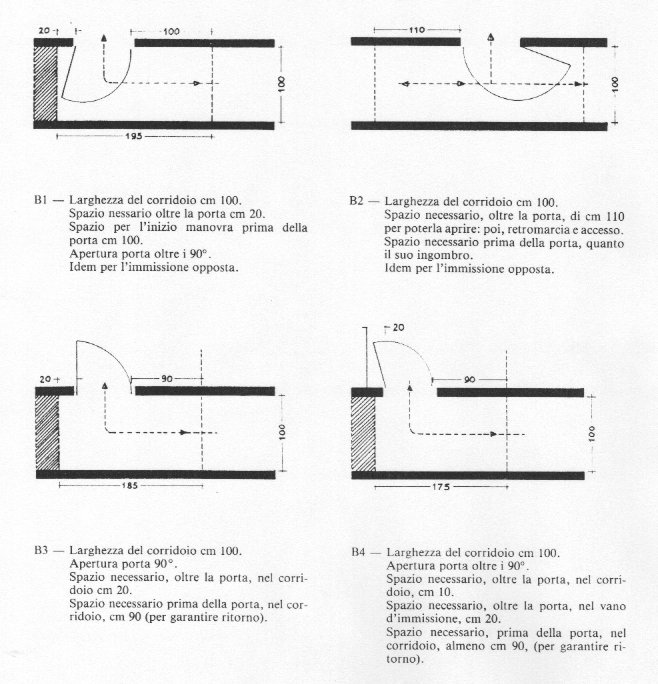

Tav 3-2.jpg (84563 byte) Passaggio in un vano porta posta su parete parallela al verso di marcia della sedia a ruote

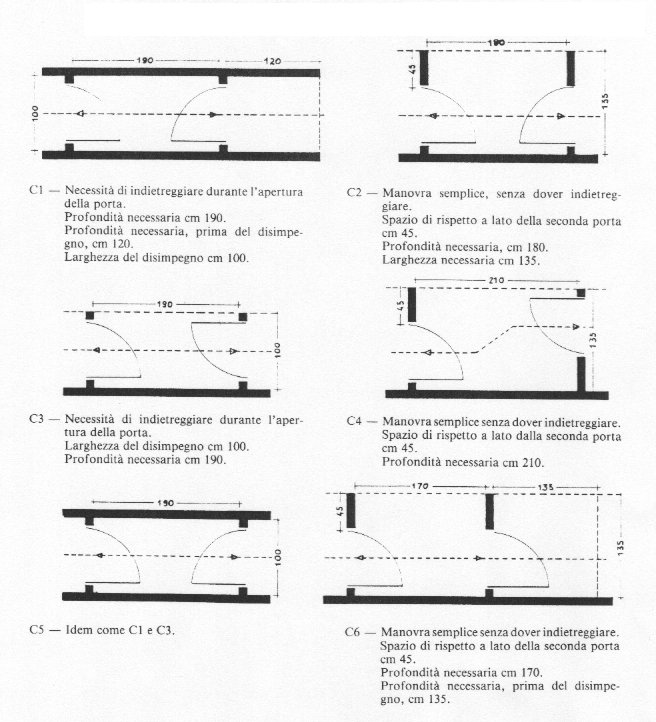

Tav 3-3.jpg (89437 byte) Passaggio in disimpegni e attraverso porte in linea tra loro e su pareti perpendicolari al verso
di marcia della sedia a ruote

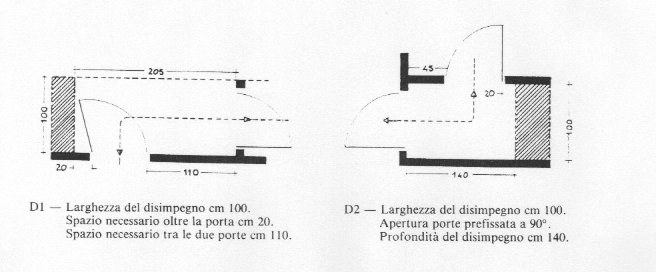

Tav 3-4.jpg (31211 byte) Passaggi in disimpegni e attraverso porte ortogonali fra di loro
